Slant Bed CNC Lathe Machine TCK56Y
NO.1 MACHINERY
8458110090
Optional configuration:
Spindle Unite A2-8

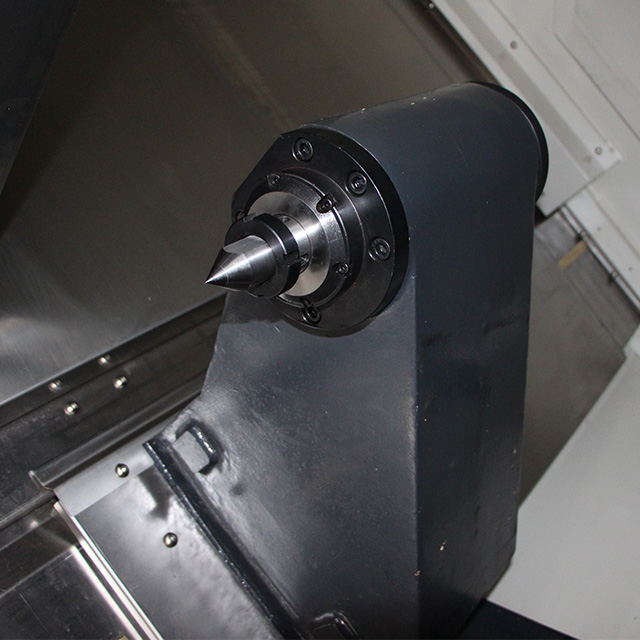

Servo Programmable Tailstock
System:SYNTEL,Mitsubishi,Siemens,FANUC
Optional Chain Chip Removal Machine
Tool Setting Instrument/Workpiece Measurement
Item Model | Unit | TCK56Y |
Maximum turning diameter of bed | mm | 560 |
Maximum cutting length | mm | 500/1000 |
Maximum cutting diameter | mm | 280 |
Maximum turning diameter on skateboard | mm | 350 |
Standard cutting diameter | mm | 280 |
Spindle end type | - | A2-6 |
Spindle bore diameter | mm | 65 |
Maximum bar pass diameter | mm | 50 |
Single spindle spindle box-spindle speed range | rpm | 50-4500 |
Single spindle spindle box-spindle maximum output torque | nm | 177 |
Main motor output power | kw | 11/15 |
Standard Chuck diameter | inch | 8’’ |
X/Z axis speed | mm/min | 30/12/30 |
X/Z Axis stroke | mm | 200/±55/500-1000 |
Tail travel | mm | 450/900 |
Tail seat sleeve stroke | mm | 60 |
Taper of tailstock spindle bore | - | MT5 |

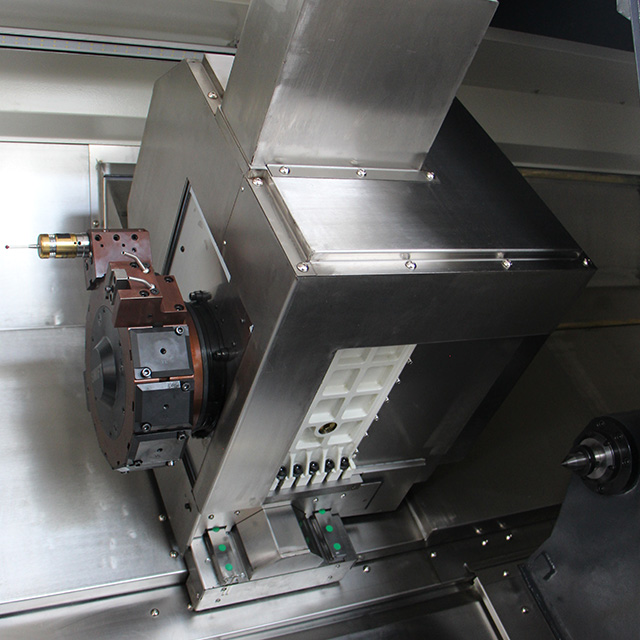

Standard tool holder form | - | 12-station power tower |
Maximum drilling capability of power tools | mm | 12*0.2 |
Maximum tapping capability of power tools | mm | M10*1.5 |
Maximum milling capability of power tools | mm | 10*10*40 |
Tool dimensions-cylindrical cutters | mm | 25*25 |
Tool size-boring bar diameter | mm | 25 |
Can the cutter head be selected nearby | mm | YES |
Weight of machine tool | kg | 3800/4300 |
Maximum load-bearing-disc class | kg | 200 |
Maximum bearing-shaft class | kg | 500 |
Machine tool dimensions | mm | 3100/3570*1860*1850 |
